考试要求：

1、考试方式：计算机操作，闭卷；

2、考试时间为180分钟；

3、新建文件夹（以准考证号+姓名命名），用于存放本次考试中生成的全部文件。

试题部分：

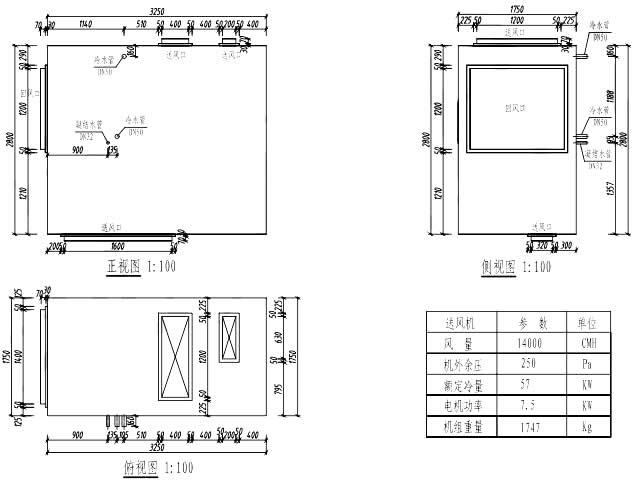

一、请按照如图所示尺寸建立空调箱模型，添加风管、水管连接件，图中标示不全地方请自行设置，并将参数表中信息添加到文件中。

请将模型文件以“空调箱. xxx”为文件名保存到考生文件夹中。（1 5分）

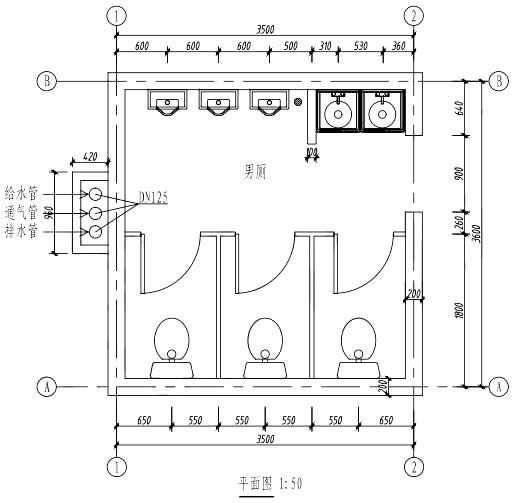

二、1．根据给出的图纸绘制出建筑形体，建筑层高为3800mm，包括墙、门、卫浴装置等，未标明尺寸不做明确要求。

  2．根据管井内各主管位置，自行设计卫生间内的给排水路由，排水管坡度为8‰，各管线需定义相应的系统，给排水管道穿墙时开洞情况不考虑。请将模型以“卫生间设计．xxx”为文件名保存到考生文件夹中 （2 0分）
